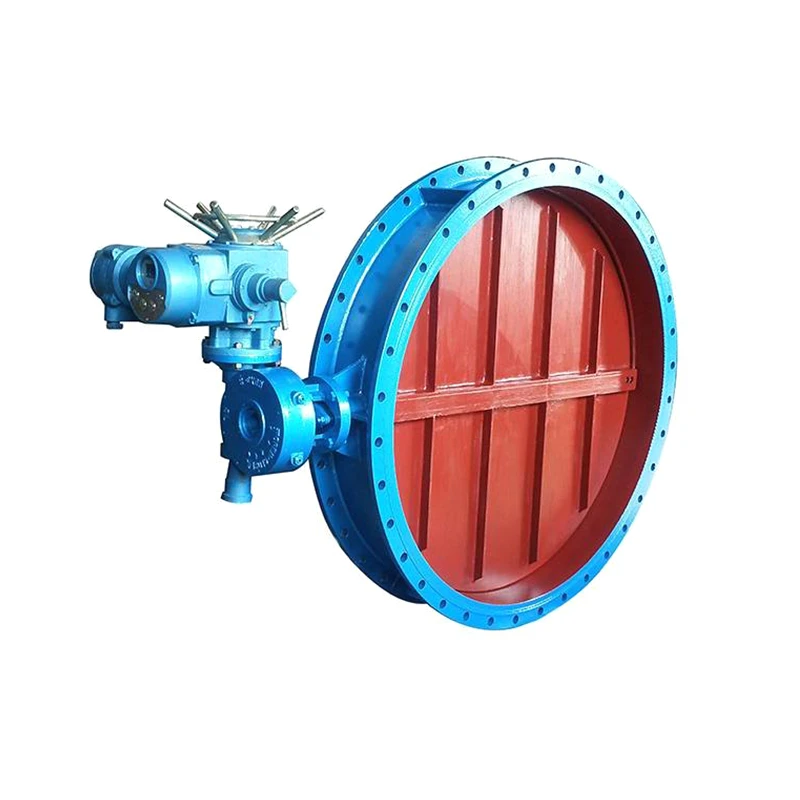

환기 나비 밸브

인공 호흡 나비 밸브는 수동 변속기 및 전기 변속기로 나누어지고 구동 액추에이터는 모터 또는 터빈으로 운전하여 디스크가 90도 내에서 자유롭게 회전하여 개구부 및 닫는 움직임을 달성하거나 매체의 흐름을 조절할 수 있습니다.

크기 (mm) : dn50 ~ 4000

압력 등급 : Pn 0. 5- pn6

엔드 연결 : 플랜지 (FF, RF), 웨이퍼

구조 스타일 : 전체 포트, 양방향

액추에이터 옵션 : 레버, 페누틱, 전기, 웜 기어, 수경

온도 범위 : -20 정도 ~ 80도

연결 표준 : 플랜지 드릴링 : GB/T9113

바디 재료 : Q235, WCB, CF8, CF8M, CF3, CF3M 등

디스크 재료 : Q235, WCB, CF8, CF8M, CF3, CF3M 등

시트 재료 : 바디 재료와 동일합니다

줄기 재료 : 17-4 pH, 2CR13, SS304, SS316

1 2

1733799386794

1733797561045

환기 나비 밸브의 특징 :

1. 현대적이고 합리적인 디자인, 독특한 구조와 가벼운 무게를 사용하면 환기 나비 밸브를 열고 닫을 수 있습니다.

2. 작은 토크를 사용하면 환기 나비 밸브가 작동하기 쉽고 노력을 절약 할 수 있습니다.

3. 환기 나비 밸브의 경우 다른 온도와 부식성 매체의 요구 사항을 충족하기 위해 다른 재료를 사용합니다.

4. 커넥팅로드, 볼트 및 기타 사항이 없습니다. 따라서 환기 나비 밸브는 신뢰할 수 있으며 미디어 흐름의 영향없이 서비스 수명이 길을 수 있습니다.

DN	L	D	D1	b	n-d	H	H1	H2	봐라	L1	L2	L3
200	140	320	280	16	8-17.5	917	530	225	300	140	363	223
250	140	375	335	16	12-17.5	967	550	250	300	140	363	223
300	170	440	395	16	12-22	1027	610	280	300	140	363	223
350	170	490	445	16	12-22	1166	635	320	355	160	460	300
400	190	540	495	16	16-22	1216	670	345	355	160	460	300
450	190	595	550	16	16-22	1276	685	375	355	160	460	300
500	190	645	600	20	20-22	1316	700	395	355	160	460	300
600	210	755	705	20	20-26	1432	752	466	795	160	684	215
700	210	860	810	20	24-26	1532	802	516	795	160	684	215
800	210	975	920	20	24-30	1656	852	580	795	160	684	215
900	250	1075	1020	20	24-30	1756	902	630	795	160	684	215
1000	250	1175	1120	20	28-30	1878	962	695	880	195	738	290
1200	250	1375	1320	20	32-30	2070	1035	795	865	195	738	290
1400	300	1575	1520	20	36-30	2350	1195	915	890	250	701	330
1600	300	1790	1730	24	40-30	2550	1295	1015	890	250	701	330
1800	300	1900	1930	24	44-30	2750	1395	1115	890	250	701	330
2000	300	2190	2130	24	48-30	2950	1495	1215	890	250	701	330
2200	350	2405	2340	24	52-33	3750	1883	1642	1060	303	840	360
2400	350	2605	2540	24	56-33	3950	1983	1742	1060	303	840	360
2600	350	2805	2740	28	60-36	4150	2083	1842	1060	303	840	360
2800	400	3030	2960	28	64-36	4490	2290	1980	1245	385	860	360
3000	400	3230	3160	28	68-36	4690	2390	2080	1245	385	860	360
3200	450	3430	3360	32	72-36	4990	2490	2135	1430	468	870	390
3400	500	3630	3560	32	76-36	5190	2590	2235	1430	468	870	390
3600	550	3840	3770	32	80-36	5390	2690	2335	1430	468	870	390
3800	600	4045	3970	34	80-39	5605	2800	2440	1650	468	1080	450
4000	600	4245	4170	34	84-39	5805	2900	2540	1650	468	1080	450
4200	600	4460	4380	38	88-39	6030	3000	2640	1650	468	1080	450
4500	700	4800	4700	40	96-39	6390	3200	2800	1840	510	1245	510
4600	700	4900	4800	44	100-39	6780	3350	2940	1840	510	1245	510
4800	800	5150	5040	44	104-39	7080	3450	3040	1840	510	1908	510
4850	1200	5305	5200	48	108-39	7760	3600	3120	1900	510	1908	560
5350	1600	5800	5690	50	116-39	7875	3765	3730	1908	560	1908	780
