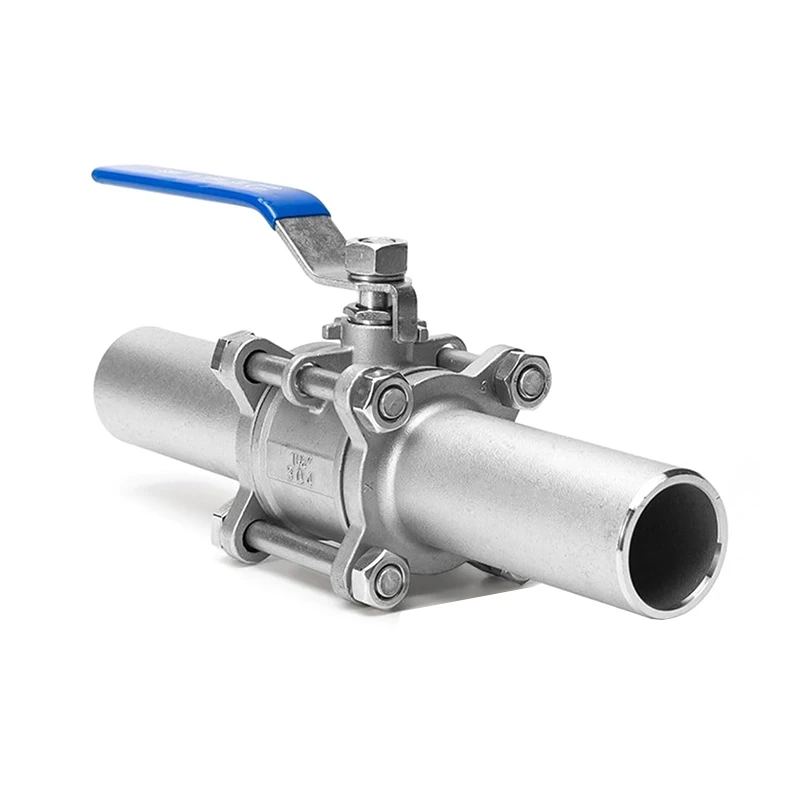

3pc 위생 장거리 웰드 볼 밸브
크기 등급 : DN8 (1/4 ")에서 DN100 (4")
압력 : 1000wog
투자 : 캐스팅
볼 시트 : 공동으로 채워진 ptfe
작동 : 수동 (잠금 레버 핸들이없는/없음)
재료 : 304, 316, 1.4308, 1.4408, CF8, CF8M
모델 : 3pc
블로우 아웃 증명 줄기
엔드 연결 : 긴 엉덩이 용접 37.5도 /ANSI B16.25
중간 : 물, 기름, 가스
테스트 표준 : API 598
|
목 |
지정 |
수량 |
재료 |
|
1 |
플라스틱 소매 |
1 |
플라스틱 |
|
2 |
핸들 |
1 |
304 |
|
3 |
글 랜드 너트 |
1 |
304 |
|
4 |
줄기 너트 |
1 |
304 |
|
5 |
줄기 와셔 |
1 |
304 |
|
6 |
줄기 포장 |
1 |
ptfe |
|
7 |
추력 와셔 |
1 |
ptfe |
|
8 |
끝 ASP |
1 |
304/316 |
|
9 |
볼트 |
4(6) |
304 |
|
10 |
너트 |
4(6) |
304 |
|
11 |
봄 와셔 |
4(6) |
304 |
|
12 |
몸 |
1 |
304/316 |
|
13 |
볼 시트 |
2 |
rptfe |
|
14 |
공 |
1 |
304/316 |
|
15 |
줄기 |
1 |
304 |
|
16 |
잠금 장치 |
1 |
304 |
|
치수 (mm) |
|||||
|
크기 \ 항목 |
D |
L |
H |
W |
흑백 |
|
1/2" |
10.2 |
135 |
55 |
103 |
12.7 |
|
3/4" |
15.8 |
135 |
63 |
103 |
19.1 |
|
1" |
22.1 |
152 |
70 |
135 |
31.8 |
|
1.1/4" |
28.5 |
157 |
76 |
135 |
25.4 |
|
1.1/2" |
34.8 |
190 |
89 |
182 |
38.2 |
|
2" |
47.5 |
204 |
97 |
182 |
50.8 |
|
2.1/2" |
60.2 |
254 |
143 |
260 |
63.4 |
|
3" |
72.9 |
280 |
152 |
260 |
76.2 |
|
4" |
97.4 |
306 |
187 |
400 |
101.6 |
